无损・高精度・全域化｜XRR高精度表征：晶圆级薄膜厚度与密度分布全域解析

在半导体先进制程、光学镀膜与功能涂层快速迭代的今天，纳米级薄膜厚度、密度、均匀性直接决定器件性能、生产良率与长期可靠性。传统检测方式很难同时实现无损检测、纳米高精度测量、整片晶圆全域可视化三大需求。

深圳平湖实验室深耕先进材料表征领域，搭建成熟XRR全套检测平台，配套自研Python自动化拟合程序与晶圆Mapping全域分析体系，形成业内稀缺的一站式薄膜定量解析方案，为各企业研发、量产质控提供精准可靠的数据支撑。

二、原理解析：XRR如何精准测量薄膜参数

1. X 射线全反射与临界角：密度测量核心依据

单色平行X射线以极低掠入射角α入射样品表面，因X射线折射率略小于1而发生全反射；当入射角超过临界角αc，反射强度快速衰减。

临界角仅与薄膜电子密度正相关：密度越高，临界角越大——这是XRR反演薄膜密度的核心物理基础。

2. 薄膜干涉振荡：厚度测量精准标尺

薄膜存在空气——薄膜、薄膜——基底两个反射界面，两束反射X射线发生相干干涉，反射率曲线随角度呈现周期性振荡条纹（Kiessig条纹）。

振荡周期由薄膜厚度唯一决定：条纹越密，厚度越大。通过拟合振荡周期，可实现纳米级厚度精准计算。

3. 界面粗糙度衰减：提升拟合准确度

薄膜界面存在原子级粗糙度，会削弱干涉条纹振幅。XRR拟合引入Debye-Waller衰减因子，同步表征表面/界面粗糙度，结合菲涅尔反射公式与多层矩阵光学模型，通过最小二乘迭代拟合，输出最优厚度、密度、粗糙度参数。

三、全域应用：XRR赋能多领域薄膜质控

半导体晶圆制程（核心优势场景）

适配Si基、SiC、Ga₂O₃等宽禁带半导体外延膜、SiO₂、金属栅极等薄膜，测量范围3 nm~300 nm。

通过8英寸/12英寸晶圆级Mapping测试，快速定位沉积腔体气流、温度不均导致的厚度/密度梯度，直接指导PVD/CVD工艺参数优化，实现整片晶圆质量闭环管控。

光学涂层与功能薄膜

精准表征多层增透膜、高反膜厚度与电子密度，验证实际镀膜与设计值匹配度；针对柔性基底阻隔膜，通过密度计算孔隙率，定量评估水汽阻隔性能。

硬质防护涂层

DLC类金刚石、陶瓷防腐涂层的密度直接决定硬度与摩擦性能。XRR无损检测+全域Mapping，完整评价涂层均匀性，为材料改性与工艺稳定提供数据支撑。

四、实测案例：8英寸晶圆XRR+Python自动化Mapping分析

深圳平湖实验室本次测试采用布鲁克XRR系统，对8英寸Si基底上C薄膜实施25点阵列网格化测试，通过Python实现批量拟合与可视化解析。

1. 原始数据特征

XRR 原始谱包含：低角全反射平台、临界角衰减拐点、Kiessig干涉振荡区、高角噪声基底。

原始强度——角度谱无法直接读取参数，必须通过模型拟合反演。

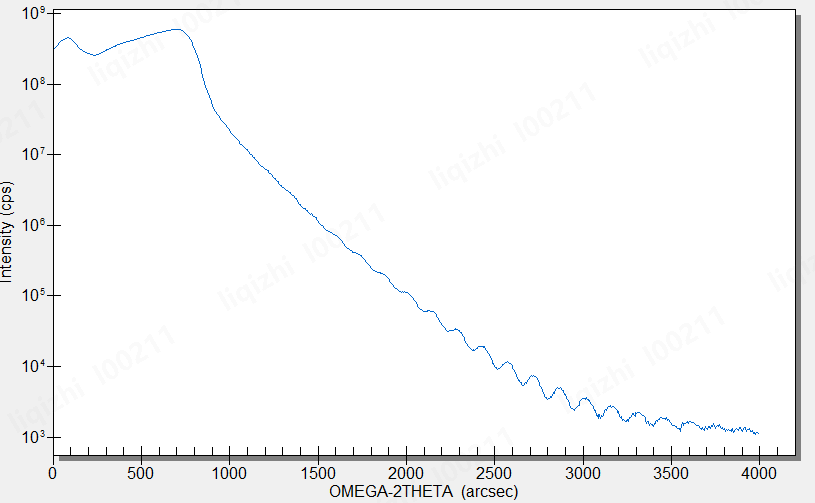

图4-1 XRR测试原始数据

2.Python批量拟合：高效、高稳定性

通过Python程序自动识别全反射平台、临界角拐点、干涉振荡区间，替代人工单点拟合，统一建模、迭代优化，批量输出各点位厚度与密度，解决效率低、人为误差大等痛点：

厚度拟合：精准匹配干涉振荡峰谷，量化提取振荡间距；

密度拟合：精准锁定临界角区间，反演密度。

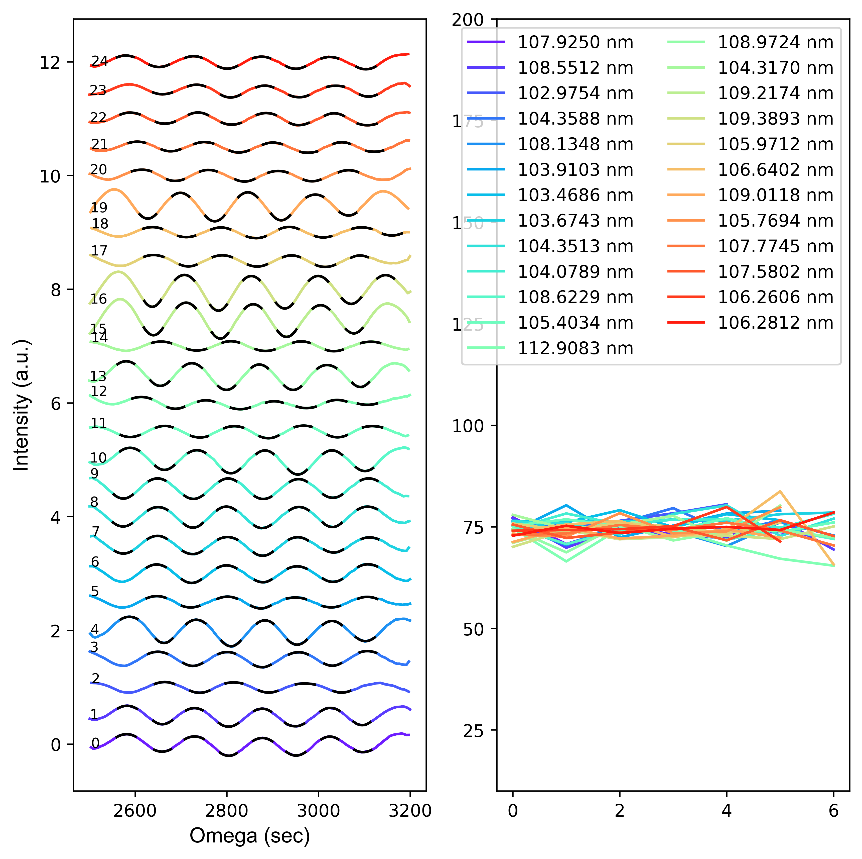

图4-2 XRR谱线厚度批量拟合结果

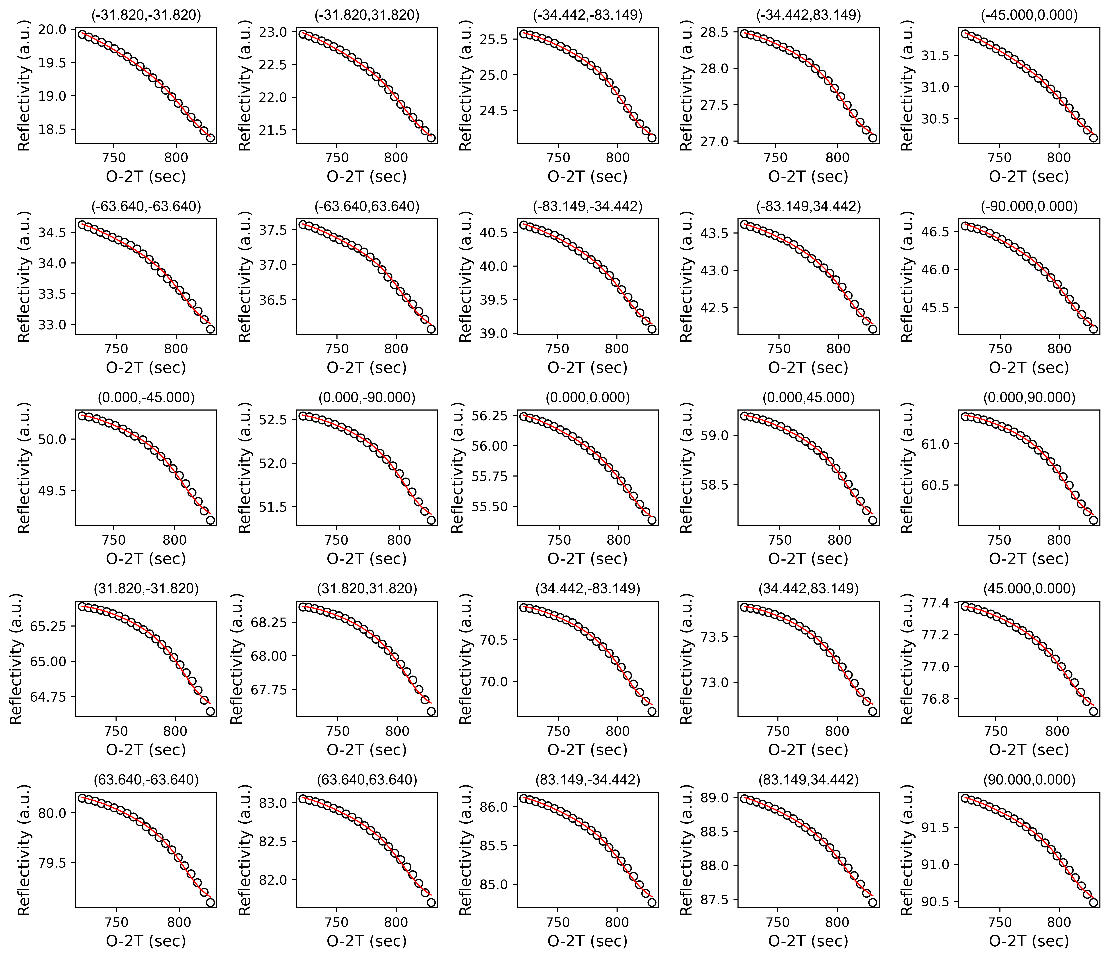

图4-3 XRR谱线密度批量拟合结果

3. 晶圆二维Mapping：全域均匀性一目了然

对离散测试点进行空间插值，生成厚度分布Mapping+密度分布Mapping：

薄膜呈现连续环状分布，厚度/密度均匀性约 2%，测试重复性远优于 2%。

可视化图谱可直观识别：晶圆局部偏薄/偏厚、致密/疏松区域，定量反映沉积工艺均匀性差异，为缺陷溯源、工艺优化提供直观可靠依据。

图4-4 8寸晶圆薄膜厚度和密度mapping

五、总结

相较常规和传统单点测试、人工解析的传统模式，深圳平湖实验室独有的晶圆阵列多点测试+自研Python自动化批量拟合+全域Mapping可视化服务能力，搭建从原始谱图到全域定量分布的完整数据闭环，可为半导体、光学、硬质涂层企业提供研发试样检测、量产常态化质控全套标准化解决方案。

——
